Aktuator Listrik
Aktuator Listrik Seri BN
Instruksi aktuator listrik BN
Harap baca petunjuk sebelum menggunakan. Sebelum pemasangan dan penggunaan, harap konfirmasi hal-hal berikut:
a. Pengemasan dan dokumen;
①Daftar produk ②Laporan uji ③Diagram pengkabelan;
b. Laporan inspeksi; Papan nama; Diagram pengkabelan listrik sesuai dengan pesanan pembelian;
c. Sebelum akhir pengaturan sakelar batas, jangan membuat aktuator dalam posisi terbuka penuh atau tertutup penuh;
d. Setelah menyelesaikan pemasangan kabel listrik, untuk menangani antarmuka kabel dengan metode penyegelan.
Nama struktur produk dan beberapa bagiannya
Gambaran umum produk
Aktuator listrik seri BN digunakan untuk mengontrol katup putar 0-270°, seperti katup kupu-kupu, katup bola, katup throttle, katup bafle, katup sumbat, dll. Banyak digunakan di industri perminyakan, kimia, pengolahan air, perkapalan, kertas, pembangkit listrik, pasokan pemanas, otomatisasi bangunan, industri ringan, dll. Catu daya AC 380V/220V/110V untuk catu daya penggerak, sinyal arus 4-20mA, atau sinyal tegangan DC 0-10 V sebagai sinyal kontrol, dapat membuat katup bergerak ke posisi yang dibutuhkan, mewujudkan kontrol otomatis. Torsi keluaran maksimum adalah 1500N.m
Fitur konstruksi
●Rumah
Casing paduan aluminium, dilapisi bubuk poliester, tahan korosi yang kuat, kelas perlindungan IP66.
●Motor
Motor sangkar tupai, ukuran kecil, torsi besar, inersia rendah, kelas isolasi F, sakelar perlindungan panas berlebih terintegrasi, dapat mencegah kerusakan motor.dari panas berlebih Pengoperasian manualDesain pegangan yang aman dan andal sangat mudah untuk pengoperasian manual. Namun, pastikan daya dimatikan sebelum pengoperasian manual. Saat pegangan bebas, letakkan di soket di samping bodi untuk menyimpannya.Indikator kubahCermin pengintai menunjukkan dengan jelas, dan pengamatan menjadi lebih intuitif dan nyaman. Pengering
Pengering digunakan untuk mengontrol suhu dan mencegah kondensasi uap air internal yang disebabkan oleh perubahan suhu atau cuaca.
Untuk menjaga agar elemen listrik tetap kering.
Segel
Segel yang baik. Tingkat perlindungan produk standar adalah P66, dan opsional IP67.
Sakelar batas
Pembatas ganda mekanis dan elektronik. Sekrup pembatas mekanis dapat disesuaikan, aman, dan andal; sakelar pembatas elektronik dikendalikan.Dengan mekanisme cam, penyetelan cam yang mudah dapat mengatur posisi secara akurat dan nyaman, serta tidak terpengaruh oleh pengoperasian tangan yang berlebihan.
Penguncian penjualan
Mekanisme ulir dan roda gigi presisi tinggi memiliki transfer yang sangat efektif dan menghasilkan torsi besar. Selain itu, fungsi penguncian otomatisnya mencegah pembalikan arah. Bagian transmisi stabil dan andal, tidak memerlukan pelumas tambahan.
Antl-offbolt
Saat melepas penutup, baut yang terpasang pada cangkang tidak akan jatuh saat pemasangan.
Sambungan bagian bawah sesuai dengan ISO521/DIN3337. Dapat dipasang baik secara vertikal maupun horizontal.
●Sirkuit
Rangkaian kontrol sesuai dengan standar catu daya satu atau tiga fasa, tata letak rangkaian masuk akal, dan terminal yang ringkas secara efektif memenuhi berbagai persyaratan fungsional tambahan.
Diagram rangkaian
Catatan: Diagram rangkaian tipe kontrol (dengan kontrol lapangan) dapat dilihat pada manual modul.

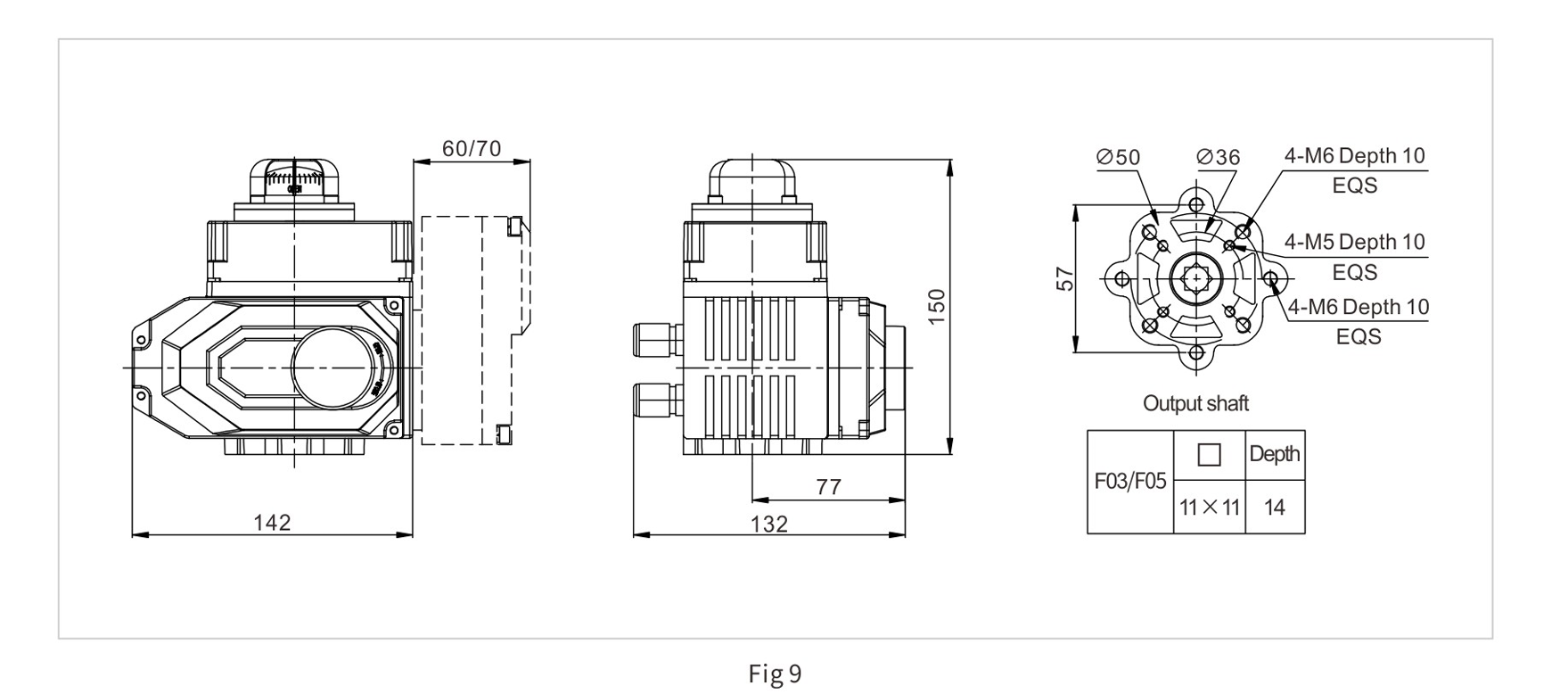

BN003 Dimensi keseluruhan dan parameter kinerja
| Model | BNO03 | |
| Catu daya | DC24V | AC220V |
| Tenaga motor | 15W | 18W |
| Arus nominal | 2A | 0,3A |
| Torsi keluaran | 10S/30Nm | 20S/30Nm |
| Jenis tindakan | S R P DC DS DR DP | |
| Sudut Putar | 0-90° untuk pilihan | |
| tegangan tahan | DC24V 500VDC 60S AC220V 1500VAC 60S | |
| Resistansi isolasi | 100MΩ/300VDC 100MΩ/500VDC | |
| Kelas perlindungan | IP66 | |
| Entri sirkuit | 2×M16×1.5 kelenjar kabel tahan air | |
| Perangkat pelindung | (tipe pemulihan otomatis) pelindung termal | |
| Sakelar batas | Pekerjaan listrik: sakelar batas tutup/buka. Pekerjaan manual: batas mekanis. | |
| Lokasi Instalasi | Pada sudut mana pun | |
| Suhu kerja | -20℃-60℃ | |
| Bahan tubuh | Paduan aluminium | |
| Fungsi opsional | Roda tangan kopling | |

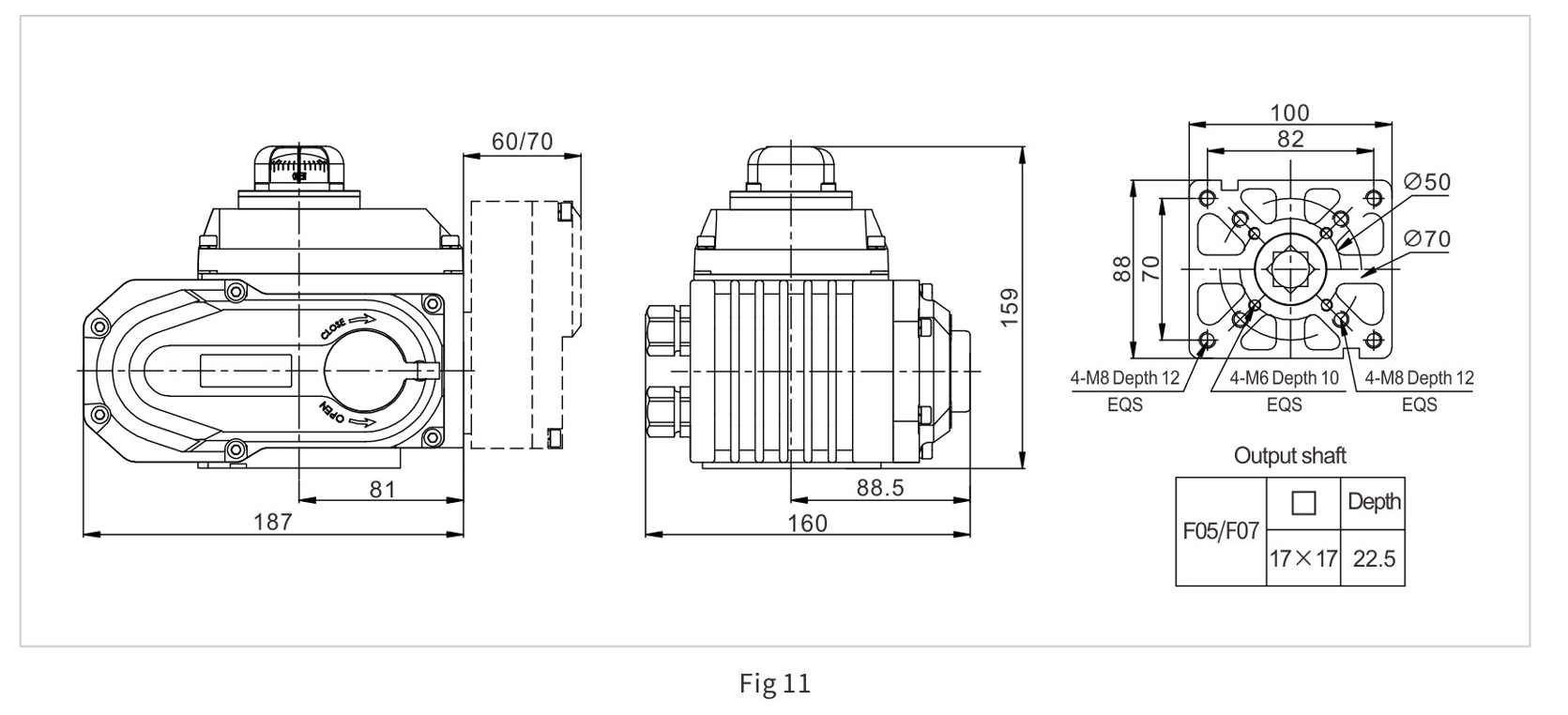

BNO05 Dimensi keseluruhan dan parameter kinerja
| Model | BN005 | ||||
| Catu daya | DC24V | AC24V | AC110V | AC220V | AC380V |
| Tenaga motor | 20W | 15W | |||
| Arus nominal | 1.8A | 2A | 0,5A | 0,3A | 0.1A |
| Waktu/torsi standar | 20S/50Nm | 30S/50Nm | |||
| Waktu/torsi opsional | 25S/80Nm | 30S/50Nm 15S/30Nm 30S/30Nm 30S/80Nm | |||
| Jenis tindakan | S R P DC DS DR DP PL T | ||||
| Sudut Putar | 0-90° untuk pilihan | ||||
| tegangan tahan | DC24V/AC24V 500VDC 60S AC110V/AC220V/AC380V 1500VAC 60S | ||||
| Resistansi isolasi | DC24V/AC24V 100MΩ/250VDC AC110V/AC220V/AC380V 100MΩ/500VAC | ||||
| Kelas perlindungan | IP66 | ||||
| Entri sirkuit | 2×M18×1.5 kelenjar kabel tahan air | ||||
| Perangkat pelindung | (tipe pemulihan otomatis) pelindung termal | ||||
| Sakelar batas | Pekerjaan listrik: manual sakelar batas tutup/bukaDi dalamork:batas mekanis | ||||
| Lokasi pemasangan | Pada sudut mana pun | ||||
| Suhu kerja | -20℃-60℃ | ||||
| Bahan tubuh | Paduan aluminium | ||||
| Fungsi opsional | Pemanas pengering udara, roda tangan kopling | ||||
| Model alternatif | BN008 | ||||
Dimensi keseluruhan dan parameter kinerja BN060/100/150
| Model | BN060 | BN100 | BN150 | |||||||
| Catu daya | Dc24 ACLIR | iC220w | LC80 | iCiow | AC220N | IC0N | IC110 | Sapi | AC3 | |
| Tenaga motor | 70W 5W | 97W | 97W | 200 | 120 | 200 | 1400 | 140 juta | 144W | |
| Arus Aated | 7A 236 | MILIKNYA | 03 | 244 | 12 juta | 04A | 25A | 04 | ||
| Torsi waktu standar | 2051 00Wn 305 500Mn | 405/600Nm | 405/1000Nm | 55S/1500Nm | ||||||
| Jenis tindakan | SRP DC DS DR DP PL T | |||||||||
| Sudut Putar | 0-90°untuk opsi | |||||||||
| Tegangan tahan | DC24V500VDC60SAC110wAC220VAC380V1500VAC60S | |||||||||
| DC24V100M0/250VDCAC110VAC220VAC380V100MQ/500NAC | ||||||||||
| Kelas perlindungan | Halaman 66 | |||||||||
| Counduitantry | 2xM18x1.5 kelenjar kabel tahan air | |||||||||
| Prototif davio | pelindung termal tipe pemulihan otomatis | |||||||||
| sakelar batas | Pekerjaan listrik: sakelar batas tutup/buka. Pekerjaan manual: batas mekanis. | |||||||||
| Lokasi instalasi | Pada sudut tertentu | |||||||||
| Bekerja femperabure | -20℃-60℃ | |||||||||
| Bahan tubuh | Paduan aluminium | |||||||||
| Fungsi opsional | Pemanas pengering udara, roda tangan kopling | |||||||||
Pemasangan dan penyetelan
1. Persyaratan lingkungan instalasi
1) Produk ini tidak tahan ledakan. Jangan simpan di lingkungan dengan gas yang mudah terbakar atau gas korosif.
2) Dipasang di tempat yang tergenang air dan di luar ruangan, mohon jelaskan terlebih dahulu.
3) Harap sediakan ruang untuk kabel, perawatan, dan hal-hal lain seperti pengoperasian manual.
4) Untuk menghindari hujan dan sinar matahari langsung, perlu memasang penutup pelindung, atau memilih tingkat perlindungan IP67.
5) Arah pemasangan dasar adalah menjaga agar jendela menghadap ke atas, pemasangan aktuator pipa vertikal, dan antarmuka kabel ke tanah.
2 Suhu sekitar, suhu sedang
1) Suhu lingkungan berkisar antara -30℃ hingga 60℃.
2) Saat suhu sekitar di bawah nol, pasang pelembap udara di dalam mesin.
3) Ketika media kerja bersuhu tinggi, braket yang terhubung dengan katup berperan dalam mengurangi konduksi panas.
4) Saat suhu media kerja di bawah 60°C, silakan pilih penyangga standar.
5) Bila suhu media kerja di atas 60℃, silakan pilih braket suhu tinggi.
3 Sambungan katup
1) Putar katup secara manual, pastikan tidak ada kondisi abnormal, lalu putar ke posisi tertutup sepenuhnya, dan kencangkan penyangganya.pada katup.
2) Letakkan aktuator listrik pada penyangga dan kencangkan perlahan dengan baut dan mur.
3) Putar aktuator listrik ke posisi tertutup, dan kencangkan poros inti katup dan poros keluaran aktuator listrik dengansambungan dan sekrup.
4) Gunakan pegangan untuk memutar aktuator listrik, gerakannya halus, berhati-hatilah agar tidak melewati batas sakelar pembatas yang telah ditetapkan.
Catatan:Saat pemasangan, pastikan sakelar aktuator sesuai dengan sakelar katup. Flensa di bagian bawah aktuator memenuhi standar IS05211, dan jika katup yang terhubung dengannya juga memenuhi standar ini.
Ini dapat dihubungkan dengan mudah; Jika standar ini tidak terpenuhi, diperlukan koneksi braket tambahan.
4 Penyesuaian
1) Penyesuaian batas langkah
Putar roda tangan untuk menggerakkan aktuator ke posisi di mana katup tertutup sepenuhnya. Kemudian, kendurkan mur pengencang CAM batas dengan kunci pas, putar CAM batas (kuning terbuka, merah tertutup) untuk menyesuaikannya hingga hanya menekan sakelar batas bawah, dan dengarkan bunyi 'klik' sebanyak 2 kali, lalu kencangkan CAM batas, sesuaikan posisi tertutup penuh, dan atur posisi terbuka penuh dengan cara yang sama. (Seperti yang ditunjukkan pada Gambar 14)
2) Penyesuaian batas mekanis
Kendurkan mur pembatas mekanis, lalu pastikan aktuator bergerak ke posisi tertutup penuh. Putar mur pembatas, lalu hentikan putaran saat melewati roda gigi berbentuk kipas di dalamnya, kemudian putar dua lingkaran dan kencangkan mur terakhir. (Ditunjukkan pada Gambar 15)
3] Penyesuaian potensiometer
Potensiometer berfungsi sebagai sinyal umpan balik pada aktuator, dengan tiga pin keluaran, pin tengah adalah keluaran, dan sisi kiri dan kanan adalah catu daya (catatan: resistor tidak boleh memiliki nilai resistansi nol dan fenomena lonjakan). Gunakan pegangan untuk memutar katup ke posisi terbuka penuh. Gunakan multimeter untuk mengukur pengoperasian sakelar batas. Sesuaikan resistansi pin pada terminal ke rentang 350-600. Jika tidak tepat, dapat disesuaikan dengan memutar roda gigi transmisi potensiometer. (Seperti yang ditunjukkan pada Gambar 16)
5 Operasi Pengujian
1) Pengoperasian Manual
Matikan aliran listrik sebelum melakukan pengoperasian manual. Masukkan gagang manual ke dalam lubang heksagonal di bawah penutup karet.
Catatan: Saat dibuka hingga posisi terbuka penuh dan tertutup penuh, setelah sakelar batas berputar setengah lingkaran, sakelar akan melewati blok mekanis. Jika diputar terlalu jauh, akan mengakibatkan kerusakan pada bagian lain, jadi harus dihindari penggunaan tenaga yang berlebihan.
Memodulasi
2) Pengoperasian daya
Sebelum melakukan pengoperasian daya:
"Pastikan indikasi pada meter posisi dan bukaan katup saling sesuai."
*Pastikan rangkaian terhubung dengan benar, dan juga pastikan unit tidak beroperasi dengan arah yang salah menggunakan sakelar eksternal.
1) Periksa diagram pengkabelan, catu daya, dan sinyal input/output dengan benar.
2) Jangan mengubah kabel internal.
3] Harap periksa arah putaran jika catu daya yang digunakan adalah tiga fasa.
4) Pastikan aktuator berada pada posisi on/off, nyalakan daya, dan masukkan sinyal buka. Jika aktuator bergerak ke arah terbuka, berarti pemasangan kabel sudah benar.
6Jf tidak, maka harus diubah 2 jalur kabel dari 3 jalur kabel.
6. Perawatan & pelumasan
1) Produk ini menggunakan gemuk berbasis molibdenum khusus, sehingga tidak perlu menambahkan oli;
2) Rotasi rutin: Jika katup tidak berfungsi dalam waktu lama, mesin dapat dijalankan secara rutin untuk memeriksa adanya kelainan;
3) Untuk petunjuk jenis kontrol (dengan kontrol lapangan), silakan merujuk ke manual modul kontrol aktuator (lampiran dokumen teknis).
